狭小空間型温湿度変換器TA50RWの特長

湿度計測に関するお問い合わせ・見積りのご依頼はこちらから。
型番構成表PDFを一度ご確認いただき、候補となる機種がございましたら詳細型番をお知らせください。見積りは無料です。

候補となる製品がご不明なお客様はお電話にてご相談ください。

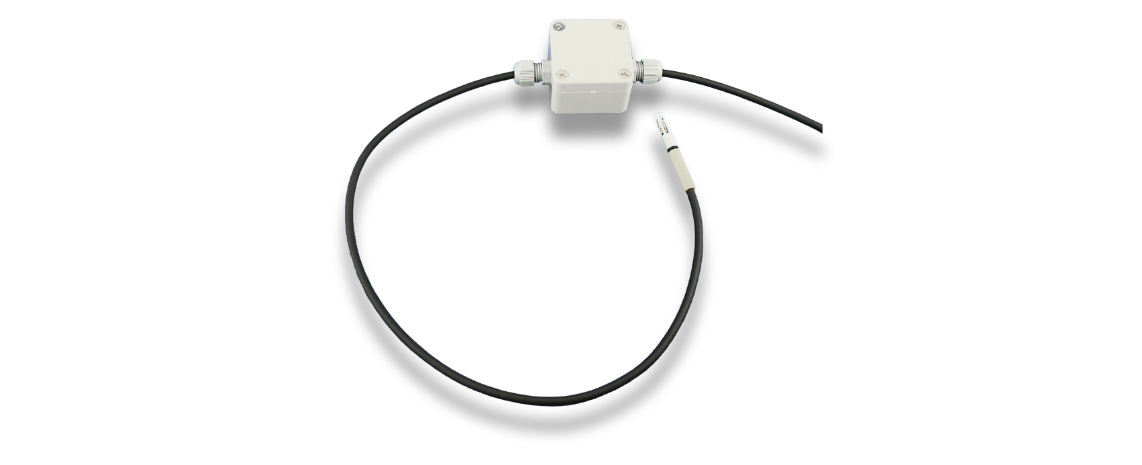

TA50RWS500（センサケーブル長0.5m）

TA50RWS1000（センサケーブル長1m）

TA50RWS2000（センサケーブル長2m）

TA50RWSセンサ部

TA50RWSセンサ部サイズ

TA50RWL500（センサケーブル長0.5m）

TA50RWL1000（センサケーブル長1m）

TA50RWL2000（センサケーブル長2m）

湿度センサ素子	出力信号	測定精度 ※2	応答性 ※3	長期安定性 ※4	出荷時検査
TI-A-NN	DC0-1V DC0-5V DC1-5V または DC4-20mA (0〜100%RHに対して)	【TA502】 ±(2.0+0.03\|Tg(℃)-25\|)%RH （10〜90%RH） ±(3.0+0.03\|Tg(℃)-25\|)%RH （2〜10,90〜100%RH）（Tg:センサ部温度）【TA503】 ±(3.0+0.03\|Tg(℃)-25\|)%RH （10〜90%RH） ±(4.0+0.03\|Tg(℃)-25\|)%RH （2〜10,90〜100%RH）（Tg:センサ部温度）	15秒	≦1%RH/年	【TA502】相対湿度6点(at 25℃) データ添付有【TA503】相対湿度3点(at 25℃) データ添付無

温度センサ素子	出力信号	測定精度 ※6	出荷時検査
白金測温抵抗体薄膜型 CRZ-2005 JIS class A 林電工社製	DC0-1V (※5) DC0-5V (※5) DC1-5V DC4-20mA (0～100℃または-20～+80℃に対して) または　抵抗3線式より選択	電圧、電流出力 ±(0.5+0.003 (T(℃)-25))℃ 抵抗3線式出力 ±(0.15+0.002T(℃))℃	at 25℃ 【TA502】データ添付有【TA503】データ添付無

温度センサ素子

出力信号

測定精度 ※6

出荷時検査

白金測温抵抗体薄膜型
CRZ-2005 JIS class A
林電工社製

DC0-1V (※5)
DC0-5V (※5)
DC1-5V
DC4-20mA
(0～100℃または-20～+80℃に対して)
または　抵抗3線式より選択

電圧、電流出力
±(0.5+0.003 (T(℃)-25))℃

抵抗3線式出力
±(0.15+0.002T(℃))℃

at 25℃

【TA502】
データ添付有

【TA503】
データ添付無

使用可能相対湿度範囲	使用可能温度範囲	使用可能環境気体(センサ部)	使用可能環境気体圧力(センサ部)	駆動電圧
0〜100%RH	センサ部 -25～100℃ 回路部 -5～55℃	空気	大気圧	DC9-25V

最大負荷抵抗 (電流出力の場合)	出力抵抗 (電圧出力の場合)	消費電流	保証期間
((電源電圧(V)-9)×50)Ω	100Ω	10mA以下(電圧出力の場合) 40mA以下(電流出力の場合)	1年間(湿度センサ素子は、温湿度領域によって3ヶ月または6ヶ月)
