TA50PB

耐圧型湿度変換器TA50PBプローブタイプの特長

TA50PB

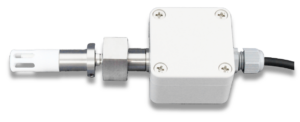

TA50PBの形状例
  1. 真空から1.5MPaの無極性不活性気体中で相対湿度を計測可能です。
  2. センサリード線の圧力シール部にはハーメチックシールを使用しています。
  3. プローブ取り出し方向が選べます。
  4. 相対湿度をアナログ電気信号で出力します。
  5. TA502は高精度型、TA503は実用型です。
  6. 温度センサ、結露環境用防水撥水加工、相対湿度表示器、センサフィルタキャップなどのオプションが多彩です。
  7. 湿度センサ素子TI-Aは互換性を有するため、交換時の回路調整が不要です。
  8. トレーサビリティ証明を取得可能です。
  9. 1台から特注に対応します。

お問い合わせ・見積りのご依頼

湿度計測に関するお問い合わせ・見積りのご依頼はこちらから。
型番構成表PDFを一度ご確認いただき、候補となる機種がございましたら詳細型番をお知らせください。 見積りは無料です。

候補となる製品がご不明なお客様はお電話にてご相談ください。

耐圧型湿度変換器TA50PBプローブタイプの仕様

基本形状

TA50PB
センサキャップ 直径14mmのジュラコン製。スリット入。粉塵用、霧用フィルタキャップも選択可能。
センサプローブ 直径14mm(凸部含まず)、SUS製
センサプローブ長 85mm
電気回路部 50×50×35mm ※1。ABS製。LED相対湿度表示器を装着可能。表示方向も選択可能。
入出力ケーブル長 標準は0.5m。延長可能。

ストレート型(S型)

TA50PBS85 詳細は取扱説明書参照(R1/2またはNPT1/2で接続)
TA50PB

L型

TA50PBL85 詳細は取扱説明書参照(R1/2またはNPT1/2で接続)
TA50PB

相対湿度出力

湿度センサ素子 出力信号 測定精度 ※2 応答性 ※3 長期安定性 ※4 出荷時検査
TI-A DC0-1V
DC0-5V
DC1-5V
または
DC4-20mA
(0〜100%RHに対して)
【TA502】
±(2.0+0.03|Tg(℃)-25|)%RH (10〜90%RH)
±(3.0+0.03|Tg(℃)-25|)%RH (2〜10,90〜100%RH)
(Tg:センサ部温度)

【TA503】
±(3.0+0.03|Tg(℃)-25|)%RH (10〜90%RH)
±(4.0+0.03|Tg(℃)-25|)%RH (2〜10,90〜100%RH)
(Tg:センサ部温度)
15秒 ≦1%RH/年 【TA502】
相対湿度6点(at 25℃)
データ添付有

【TA503】
相対湿度3点(at 25℃)
データ添付無



温度出力(オプション)

温度センサ素子 出力信号 測定精度 ※6 出荷時検査
白金測温抵抗体 薄膜型
CRZ-2005 JIS class A
林電工社製
DC0-1V (※5)
DC0-5V (※5)
DC1-5V
DC4-20mA
(0~100℃または-20~+80℃に対して)
または 抵抗3線式より選択
電圧、電流出力
±(0.5+0.003 (T(℃)-25))℃

抵抗3線式出力
±(0.15+0.002T(℃))℃
at 25℃

【TA502】
データ添付有

【TA503】
データ添付無

その他の仕様

使用可能相対湿度範囲 使用可能温度範囲 使用可能環境気体(センサ部) 使用可能環境気体圧力(センサ部) 駆動電圧
0〜100%RH -5~55℃ 空気、酸素、窒素、希ガス 真空~1.5MPa DC9-25V
最大負荷抵抗
(電流出力の場合)
出力抵抗
(電圧出力の場合)
消費電流 保証期間
((電源電圧(V)-9)×50)Ω 100Ω 10mA以下(電圧出力の場合)
40mA以下(電流出力の場合)
1年間(湿度センサ素子は、温湿度領域によって3ヶ月または6ヶ月)

耐圧型湿度変換器TA50PBプローブタイプに装着可能なオプション

  • 温度出力
  • 焼結樹脂製センサフィルタキャップ ※7
  • 焼結金属製センサフィルタキャップ ※8
  • 過酸化水素環境用センサフィルタキャップ
  • ステンレスメッシュ製センサキャップ ※9
  • 相対湿度表示器 ※10
    取付け方向の指定可能
  • 湿度センサ素子の防水撥水加工 ※11
  • 入出力ケーブルの延長
  • ACアダプタ接続用端子加工 ※12

耐圧型湿度変換器TA50PBプローブタイプに使用可能な別売品

  • 湿度調節計TTM-004W-2RAP-TE ※13
  • 交換用湿度センサ素子
    TI-A,TI-A-BH等
  • 直流電源 ※14
  • ACアダプタ ※15
  • 耐圧型センサ部取り付け用アタッチメント ※16
  • トレ-サビリティ証明書

耐圧型湿度変換器TA50PBプローブタイプの主な用途

  • 圧縮空気配管内
  • 加圧容器
  • 減圧容器
